相信大家對電力電纜并不陌生，電力電纜常用于電能的輸送與分配中，常見的有城市地下電網、發電站引出線、高壓輸電電線、工礦企業的內部供電等等。目前電力電纜仍占據著我國電線電纜行業主要地位，2017年規模占比達35.73%。今天就由太平洋線纜的小編為大家科普下電力電纜的基本知識。

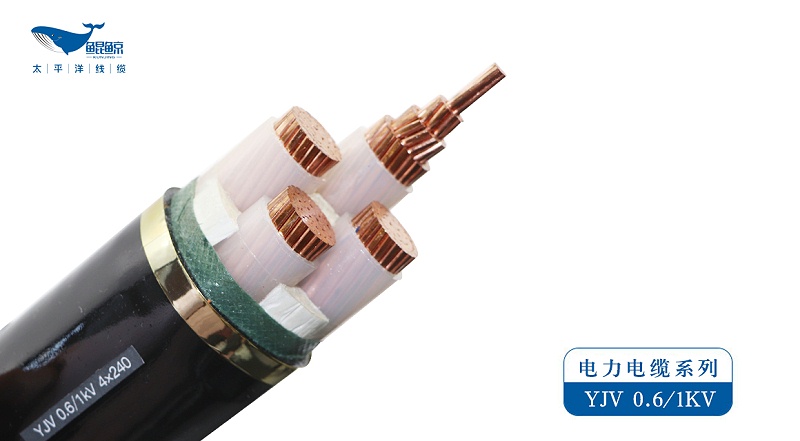

電力電纜的基本結構包括：線芯(導體)、絕緣層、屏蔽層和保護層四部分。

1、線芯

線芯即導體是電力電纜的導電部分，是提供負荷電流的通路，用來輸送電能，是電力電纜的主要部分。其主要技術指標和要求：

1)導體截面和直流電阻：由于電流通過導體時因?qū)w存在電阻而會產生熱，因此，要根據輸送電流量選擇合適的導體截面，其直流電阻應符合規定值，以滿足電纜運行時的熱穩定要求。

2)導體結構：導體也是電纜工作時的高壓電極，而且其表面電場強度大，如果局部有毛刺則該處的電場強度會更大。因此，設計和生產中以及使用部門在制作接頭的導體連接時，要解決的主要技術問題之一就是力圖使導體表面盡量做到光滑圓整無毛刺，以導體表面電場分布。

2、絕緣層

絕緣層是將線芯與大地以及不同相的線芯間在電氣上彼此隔離，保證電能輸送，是電力電纜結構中不可缺少的組成部分。

絕緣是將高壓電極與地電極可靠隔離的關鍵結構。

1) 承受工作電壓及各種過電壓長期作用，因此其耐電強度及長期穩定性能 是保證整個電纜完成輸電任務的重要部分。

2) 能耐受發熱導體的熱作用而保持應有的耐電強度。

電纜技術的進步主要由絕緣技術的進步所決定。從生產到運行，絕大部分試驗測量項目都是針對監測絕緣的各種性能為目的的。

3、屏蔽層

15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。

半導電屏蔽層是中高壓電纜采用的一項金屬電極表面電場分布，同時提高絕緣表面耐電強度的重要技術措施。

1)首先代替導體形成了光滑園整的表面，大大了表面電場分布，

2)同時，能與絕緣緊密接觸，克服了絕緣與金屬無法緊密接觸而產生氣隙的弱點，而把氣隙屏蔽在工作場強之外。在附件制作中也普遍采用這一技術。

金屬屏蔽的作用：

1)形成工作電場的低壓電極，當局部有毛刺時也會形成電場強度很大的情況，因此，也要力圖使導體表面盡量做到光滑圓整無毛刺。

2)提供電容電流及故障電流的通路，因此也有一定的截面要求。

4、保護層

保護層的作用是保護電力電纜免受外界雜質和水分的侵入，以及防止外力直接損壞電力電纜。保護層是保護絕緣和整個電纜正常可靠工作的重要保證。針對各種環境使用條件設計有相應的護層結構。主要是機械保護(縱向、徑向的外力作用)，防水、防火、防腐蝕、防生物等。可以根據需要進行各種組合。
