計算電線截面積和載流量

一般來說，銅線載流導線的安全載流是根據允許的線芯的最高溫度、冷卻條件、敷設條件來確定的。

普通銅線的安全載流量為5～8A/mm2，鋁線的安全載流量為3～5A/mm2。

銅線截面積S的上下范圍計算：

0.125 I（mm2）

S---銅線的截面積（mm2） I---負載電流（A）

2.5mm2建議BVV銅線安全載流量2.5×8A/mm2=20A 220V×20A= 4400W 4mm2

BVV銅線安全載流量推薦值4×8A/mm2=32A 220V×32A= 7040W 6mm2

BVV銅線安全載流量推薦值6×8A/mm2=48A 220V×48A=10560W

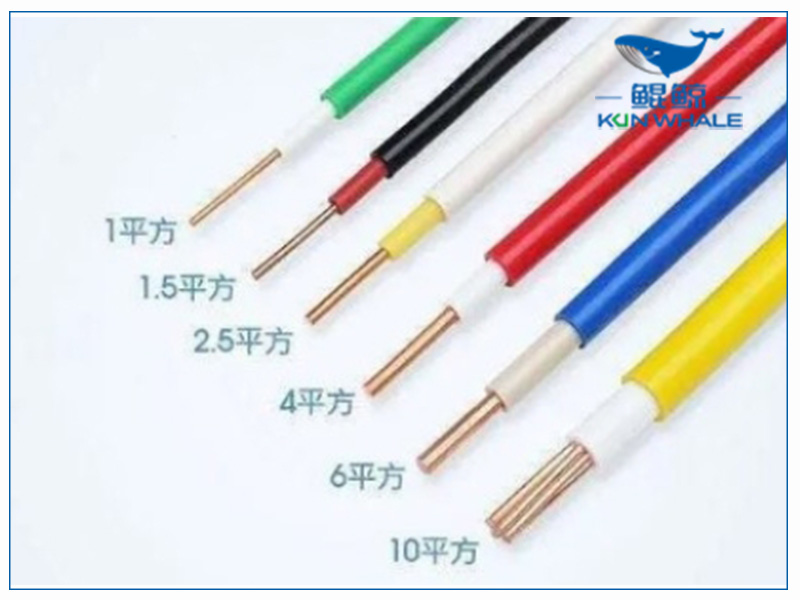

電線平方與電流的關系-銅線安全計算方法

國家標準1平方電線可承受的最大電流為19安培，但實際上需要考慮使用環(huán)境、溫度、安裝方式等。最粗略的估算方法是單相1000W為5安，三相為2安電流。銅線的一般安全計算方法如下:

若為鋁線，線徑應為銅線的1.5-2倍。

安全載流量2.5平方毫米銅電源線－－28A。

功率220×28=6160W 4平方毫米銅電源線的安全載流量－－35A。

功率220×35=7700W 銅電源線6平方毫米安全載流量－－48A。

功率220×48=10560W 銅電源線10平方毫米安全載流量－－65A。

功率220×65=14300W 銅電源線16平方毫米安全載流量－－91A。

安全載流量為25平方毫米銅電源線－－120A。

功率計算一般負載(也可以是電器，比如點燈、冰箱等。)分為兩種:一種是電阻負載，另一種是電感負載。電阻負載的計算公式:P=UI

計算日光負荷的公式：P=UIcosф，在這些因素中，日光負載的功率因數是cosф=0.5。不同的電感負載功率因數不同。在統一計算家用電器時，功率因數可以是cos。ф取0.8。

如果一個家庭所有電器的總功率為6000瓦，那么最大的電流是 I=P/Ucosф=6000/(220×0.8)=34(A) 。

一般而言，家用電器不能同時使用，因此加上一個公共系數，公共系數一般為0.5。

因此，上述計算應改寫為 I=P*公用系數/Ucosф=6000*0.5/220*0.8=17(A) ，該家庭的電流總值為17A。

那么，總閘門的空氣開關應該是17A以上。如果總功率為10000瓦(最大功率為6000瓦)，按公共系數計算5000瓦的總閘門是不夠的，應取最大功率加剩余功率的0.5。
