電線電纜燃燒的部分主要是護套和絕緣層，地鐵隧道內(nèi)廣泛使用的電線電纜護套及絕緣材料主要為聚合物，例如聚乙烯、聚氯乙烯、交聯(lián)聚乙烯等,接下來河南太平洋線纜主要介紹聚乙烯的物理性能和熱性能。

聚乙烯的物理性能

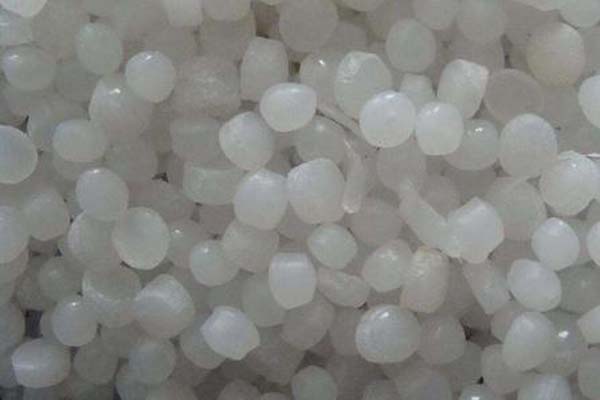

聚乙烯樹脂為白色蠟狀半透明材料，無臭，易燃且離火后繼續(xù)燃燒，燃燒時與蠟燭燃燒的氣味相似。HDPE分子呈線性鏈狀，結(jié)晶度高，密度在0.94-0.97g/cm3之間。LDPE因含有大量支鏈，不易結(jié)晶，因而密度較低，一般在0.90-0.94g/cm3之間。

聚乙烯的熱性能

聚乙烯約在335-450℃之間分解。在無氧條件下，具有熱穩(wěn)定性。聚乙烯在惰性氣氛中202℃下發(fā)生交聯(lián)，292℃時聚乙烯交聯(lián)開始下降并出現(xiàn)降解，但不會在372℃之前發(fā)生分解。聚乙烯熱解是典型的隨機裂解,即聚合物鏈隨機地斷鏈,產(chǎn)生自由基，發(fā)生分子間的氫轉(zhuǎn)移，使化學(xué)鍵發(fā)生斷裂，從而生成各種烯烴碎片。分析聚烯烴熱解:反應(yīng)過程，分為一次反應(yīng)和二次反應(yīng)，次反應(yīng)主要由傳熱過程控制，二次反應(yīng)受溫度、停留時間影響。
