礦物絕緣電纜因其良好的防火性能，俗稱防火電纜，一般有柔性礦物絕緣電纜和剛性礦物絕緣電纜兩大類。電線電纜廠家-河南太平線纜結合市場需求及行業現狀為大家詳細介紹幾款比較常用的礦物絕緣電纜型號。希望通過對礦物絕緣電纜種類及對比的分析幫助到您。

一、礦物絕緣電纜種類及說明

1、柔性礦物絕緣電纜的型號有：BBTZR/BBTRQ/BTRZ/BTLY/TTQ/BTTVQ/NG-A(BTLY)/RTTVZ/RTTYZ/RTTZ電纜;

BTTW 銅芯軋紋銅護套 柔性無機礦物絕緣防火電纜，額定電壓750V。

YTTW 銅芯軋紋銅護套 柔性無機礦物絕緣防火電纜，額定電壓750V。

YTTWG 銅芯光面銅護套 柔性無機礦物絕緣防火電纜，額定電壓500V。

YTTWV銅芯軋紋銅護套 聚氯乙烯外護套柔性無機礦物絕緣防火電纜，額定電壓750V。

DW-YTTWY 銅芯軋紋銅護套 低煙無鹵聚烯烴外護套柔性無機礦物絕緣防火電纜，額定電壓750V。

2、剛性礦物絕緣電纜的型號有：BTTVZ/BTTZ電纜

BTTZ 銅芯銅護套氧化鎂絕緣重載防火電纜

BTTVZ銅護套氧化鎂礦物絕緣電纜

3、目前市面上常的礦物絕緣電纜型號有:

BTTZ:由實心銅桿、氧化鎂絕緣、無縫銅管護套構成;

BBTRZ:由銅絞線、礦物化合物絕緣、礦物化合物護套構成;

YTTW:由銅絞線、氟云母帶絕緣、銅帶縱向包裹連續焊接護套構成;

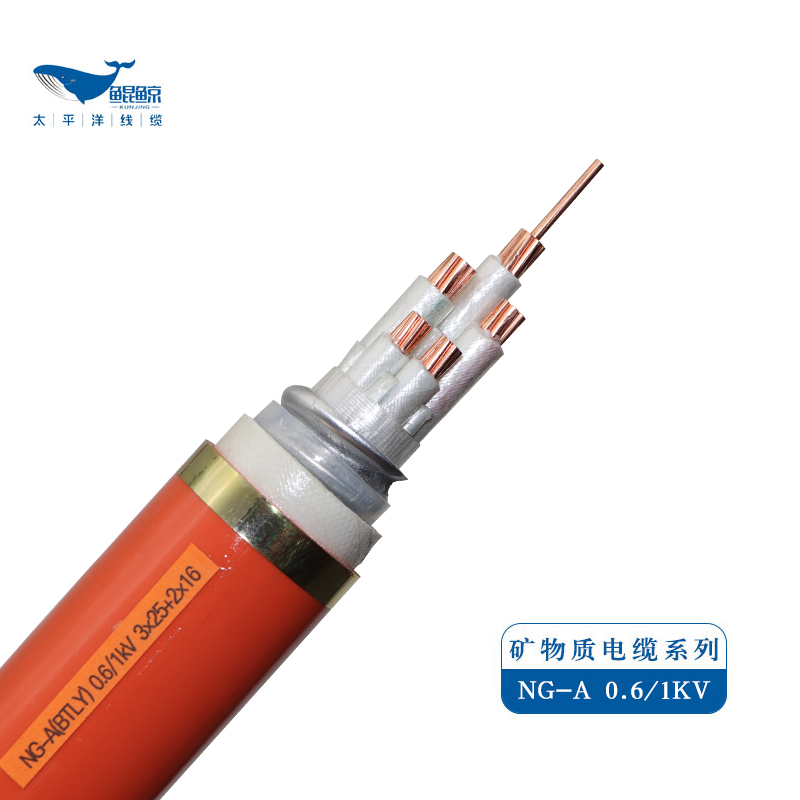

BTLY:由銅絞線、金云母帶絕緣、無縫鋁管護套、隔氧層填充、隔離耐火層、低煙無鹵護套構成

二、礦物絕緣電纜規格

NG-A/BTLY：1芯 10~300 mm2 ;2, 3, 4, 5芯 2.5~300 mm2;3+1, 3+2, 4+1芯 4~300 mm2。

YTTW：1芯 10~630mm2;2, 3, 4芯 2.5~120mm2; 3+1芯 16~120 mm2。

BBTRZ：1芯 10~500 mm2; 2, 3, 4, 5芯 1.5~400 mm2 ;3+1, 3+2, 4+1芯 4~400 mm2。

BTTZ：1芯 1.5~400mm2; 2, 3, 4芯 1.5~25mm2; 7, 10, 12芯 1.5~2.5mm2。

三、礦物絕緣電纜產品特性

1、結構形式

根據電纜使用場合的需要，外銅套可縱包焊接、不軋紋

A. 導體：絞合銅導體;B. 絕緣：合成云母帶;C. 填充：無機材料;D. 銅套：縱包焊接并軋紋

1. 導 體：多股銅線絞合;2. 絕緣層：耐高溫、不燃燒的無機絕緣材料;3. 銅護套：縱包焊接并軋紋;4. 外護層：低煙無鹵材料

2、絕緣材料

NG-A、BTLY：雙面云母帶+陶瓷帶

YTTW：金云母帶

BBTRZ：金云母帶+XLPE

BTTZ：氧化鎂

3、工作溫度

NG-A(BTLY)：可達1300°C

YTTW：可達950°C

BBTRZ：可達950°C

BTTZ：可達1000°C

4、敷設條件

柔性礦物絕緣電纜：需封閉橋架或穿管保護(YTTW可明敷，不用橋架或穿管)

剛性礦物絕緣電纜：可明敷，不用橋架或穿管

四、礦物絕緣電纜使用特性

1、防火性能：

NG-A(BTLY)柔性礦物絕緣電纜耐火性能通過bs6387標準別C、W、Z試驗考核：

(C) 燃燒 950℃，燃燒180min

(W) 噴淋 650℃燃燒15min，再繼續燃燒的同時噴淋15min

(Z ) 撞擊 950℃，燃燒15min/30次

YTTW和BBTRZ柔性礦物絕緣電纜防火等級也是同上BS 6387 CWZ。

BTTZ礦物絕緣電纜性能：

1)950℃火焰下持續通電180min不擊穿;

2)950℃火焰下180min后浸水60min不擊穿;

3)950℃火焰下承受180min的敲擊振動而不擊穿;

2、使用壽命

柔性礦物絕緣電纜：50-100年

剛性礦物絕緣電纜：100年以上

礦物絕緣電纜的絕緣可靠，具有防水，防鼠蟻，機械強度高，耐腐蝕，節能環保，防輻射、壽命長等特點。
