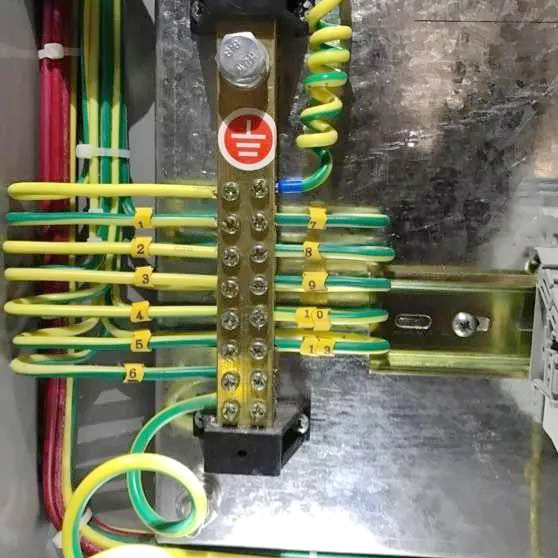

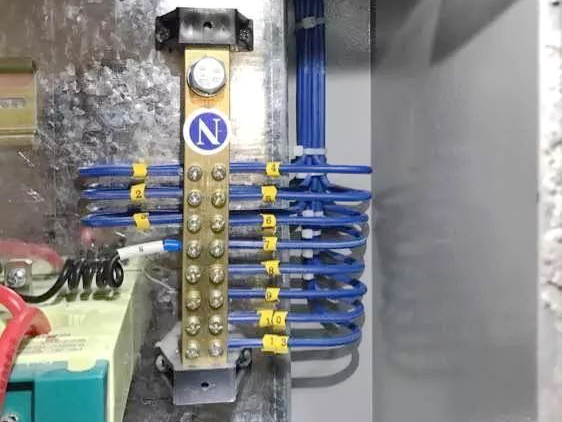

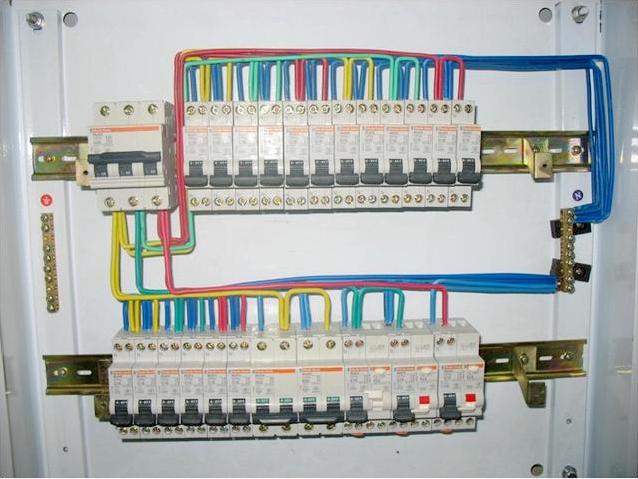

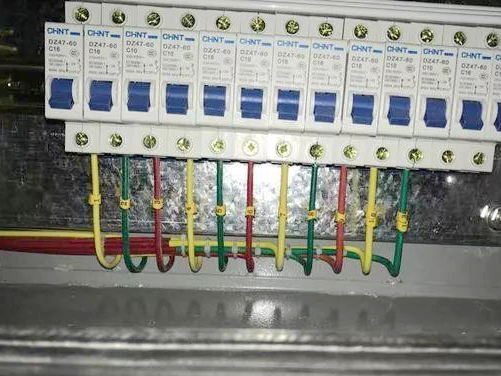

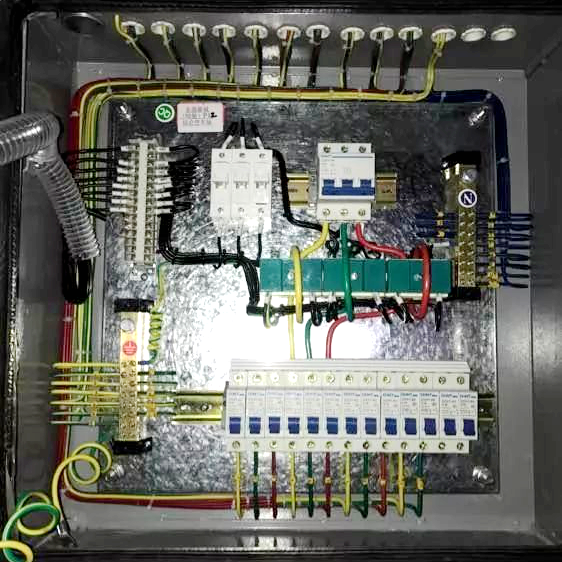

從配電箱（柜）電纜的接線規范程度可以看出技術人員的水平，相信很多人也更喜歡接線整齊又好看的配電柜電纜。鄭州電纜廠家推薦幾種接線圖片：

一、般配電室布置應符合下列要求：

（一）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于１．５ｍ，雙列面對面布置不小于２ｍ；

（二）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于０．８ｍ，雙列背對背布置不小于１．５ｍ，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少０．２ｍ；

（三）配電柜側面的維護通道寬度不小于１ｍ；

（四）配電室的棚頂與地面的距離不低于３ｍ。

配電箱架設應符合下列要求：

（一）固定式配電箱、開關箱箱體中心點與地面垂直距離１．４－－１．６ｍ。移動式箱體與地面垂直距離０．８—１．６ｍ。配電箱、開關箱應裝設在堅固、穩定的支架上。

（二）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施

二、 配電柜電纜的接線規范：

1.箱體安裝完畢。

2.箱內空開、配線導線、配線扎帶等已經準備完畢，并且符合設計圖紙、配電箱安裝要求。

（一）施工工序

導軌安裝要水平，并與蓋板空開操作孔相匹配。

（二）空開安裝

1、空開安裝時首先要注意箱蓋上空開安裝孔位置，保證空開位置在箱蓋預留位置。其次開關安裝時要從左向右排

列，開關預留位應為一個整位。

預留位-般放在配電箱右側。第-排總空開與分空開之間有預留一下完整的整位用于排空開配線。

（三）導線選擇

1、零線顏色要采用藍色。

2、照明及插座回路一般采用2.5mm2導線， 每根導線所串連空開數量不得大于3個。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、不同相之間零線不得共用，如由A相配出的根黃色 導線連接了二個16A的照明開空， 那么A相所配空開零線也只能配這兩個空開，配完后直接邊接到零線接線端子上。

4、箱體內總空開與各分空開之間配線一般走左邊， 配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎芾綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣皮及內部銅芯。

（四）配線

1、A相線為黃、B相線為綠、C相線為紅。

2、照明及插座回路一般采用2.5mm2導線， 每根導線所串連空開數量不得大于3個。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一個空開。

3、由總開關每相所配出的每根導線之間零線不得共用，如由A相配出的根黃色導線連接了二個16A的照明開空，那這兩個照明空開- -次側零線也是只從這二 個空開一-次側配出直 接連接到零線接線端子。

4、箱體內總空開與各分空開之間配線一般走左邊，配電箱出線一般走右則。

5、箱內配線要順直不得有紋接現象，導線要用塑料扎帶綁扎，扎帶大小要合適，間距要均勻。

6、導線彎曲應-致，且不得有死彎，防止損壞導線絕緣皮及內部銅芯。

（五）導線綁扎

1、導線要用塑料扎帶綁扎,

扎帶大小要合適，間距要均勻,-般為100mm.

2、扎帶扎好后，不用的部分要用鉗子剪掉。

以上就是配電柜電纜接線規范，按照規范接線的配電柜電纜既好看又方便。這樣的配電柜電纜，你也可以擁有！河南太平洋線纜有限公司作為鄭州電纜廠家生產的配電箱/柜電纜廣泛適用于各種高低壓配電箱/柜接線使用。無論是高壓電力電纜還是低壓電力電纜或者是簡單的布電線均有提供，也可做成阻燃、耐火、低煙無鹵多種類型。聯系我們獲取專屬優惠！400-002-0068
